راهنمای خرید انواع مدل های پمپ آب لجن کش

مدیریت فاضلاب و آب های سطحی آلوده در پروژه های ساختمانی از حفاری های اولیه گرفته تا مراحل نهایی بهره برداری چالشی همیشگی است. تجمع آب های زائد به ویژه آن هایی که حاوی ذرات جامد لجن و مواد معلق هستند می تواند منجر به توقف کار آسیب به سازه ها و ایجاد مشکلات بهداشتی و زیست محیطی گردد. در این میان پمپ های لجن کش شناور (Submersible Sewage Pumps) به عنوان راه حلی کارآمد و ضروری نقشی کلیدی ایفا می کنند. انتخاب صحیح این تجهیزات با توجه به تنوع مدل ها و پیچیدگی های فنی مستلزم درک دقیقی از پارامترهای عملکردی و شرایط محیطی پروژه است.

هد (Head) و دبی (Flow Rate) : قلب تپنده سیستم

دو پارامتر بنیادین در انتخاب هر پمپی به خصوص پمپ های لجن کش هد (Head) یا ارتفاع پمپاژ و دبی (Flow Rate) یا آبدهی هستند.

• هد (Head) : این پارامتر نشان دهنده حداکثر ارتفاع عمودی است که پمپ قادر است سیال را به آن نقطه پمپاژ کند. محاسبه دقیق هد نیازمند در نظر گرفتن اختلاف ارتفاع استاتیک (فاصله عمودی بین سطح سیال در چاهک و نقطه تخلیه) و افت هد دینامیک (ناشی از اصطکاک سیال با جداره لوله ها زانویی ها شیرآلات و سایر اتصالات) است. انتخاب پمپی با هد ناکافی منجر به عدم تخلیه کامل یا پس زدگی سیال می شود در حالی که هد بیش از حد نیاز علاوه بر افزایش هزینه اولیه و مصرف انرژی می تواند باعث کارکرد پمپ خارج از نقطه بهینه عملکرد (Best Efficiency Point – BEP) و کاهش عمر مفید آن گردد. مهندسان طراح باید با استفاده از جداول افت فشار و نرم افزارهای محاسباتی هد کل سیستم را با دقت برآورد کنند.
• دبی (Flow Rate) : این پارامتر حجم سیالی را که پمپ در واحد زمان (معمولاً متر مکعب بر ساعت یا لیتر بر ثانیه) جابجا می کند مشخص می سازد. دبی مورد نیاز باید بر اساس حداکثر حجم ورودی فاضلاب یا آب های سطحی به چاهک (Sump Pit) تعیین شود. در نظر گرفتن دبی کمتر از میزان ورودی منجر به سرریز شدن چاهک و بروز مشکلات جدی می شود. از سوی دیگر انتخاب پمپی با دبی بسیار بالاتر از نیاز باعث افزایش تعداد دفعات روشن و خاموش شدن پمپ (Cycling) شده که استهلاک موتور و سیستم های کنترلی را به همراه دارد. نمودار عملکرد پمپ (Pump Curve) که توسط سازنده ارائه می شود رابطه بین هد و دبی را برای یک مدل خاص نشان می دهد و ابزاری حیاتی برای تطبیق پمپ با نیاز سیستم است.

ماهیت سیال : فراتر از آب صاف

پمپ های لجن کش برای انتقال سیالاتی طراحی شده اند که صرفاً آب نیستند. خصوصیات فیزیکی و شیمیایی سیال تأثیر مستقیمی بر انتخاب نوع پمپ جنس قطعات و توان موتور دارد.

• محتوای مواد جامد : مهم ترین وجه تمایز پمپ های لجن کش قابلیت عبور دادن ذرات جامد است. باید نوع (نرم الیافی ساینده درشت) اندازه (حداکثر قطر ذرات عبوری یا Solids Handling Capability) و غلظت مواد جامد معلق در سیال مشخص شود. فاضلاب خام شهری معمولاً حاوی مواد جامد نرم و الیافی است در حالی که پساب های صنعتی یا آب های ناشی از حفاری ممکن است حاوی ذرات ساینده (شن و ماسه) یا مواد شیمیایی خورنده باشند.
• ویسکوزیته و چگالی : سیالات لجن گونه یا دارای غلظت بالای مواد جامد ویسکوزیته و چگالی بیشتری نسبت به آب دارند. این امر نیازمند توان موتور بالاتر و طراحی هیدرولیکی متفاوتی برای پمپ است.
• دما و خورندگی (pH) : دمای سیال و میزان اسیدی یا بازی بودن آن (pH) در انتخاب جنس بدنه پروانه و آب بندها نقش حیاتی دارد. سیالات بسیار گرم یا خورنده نیازمند استفاده از آلیاژهای مقاوم مانند فولاد ضد زنگ (Stainless Steel) یا برنز هستند.

پیشنهاد میکنیم برای مشاهده قیمت انواع مدل‌ های پمپ آب لجن کش به سایت صنعت استور سربزنید.

نوع پروانه (Impeller) : تعیین کننده قابلیت عبور مواد جامد

طراحی پروانه بخش کلیدی در عملکرد پمپ لجن کش و توانایی آن در مدیریت مواد جامد است. انواع متداول پروانه ها عبارتند از :

• پروانه ورتکس (Vortex Impeller) : این نوع پروانه که به آن پروانه گردابی یا عقب نشین (Recessed) نیز گفته می شود در فاصله بیشتری از دهانه ورودی پمپ قرار دارد و با ایجاد یک گرداب سیال و مواد جامد همراه آن را بدون تماس مستقیم با پره ها به سمت خروجی هدایت می کند. مزیت اصلی آن قابلیت عبور دادن ذرات جامد بسیار درشت و مواد الیافی بلند بدون گرفتگی (Clogging) است. با این حال راندمان هیدرولیکی پایین تری نسبت به سایر انواع دارد. این نوع برای کاربردهایی با ریسک بالای گرفتگی مانند فاضلاب خام تصفیه نشده ایده آل است.
• پروانه کانالی (Channel Impeller) : این پروانه ها دارای یک یا چند کانال (معمولاً تک یا دو کاناله) برای عبور سیال و مواد جامد هستند. راندمان بالاتری نسبت به نوع ورتکس دارند اما در برابر گرفتگی ناشی از مواد الیافی بلند یا ذرات بسیار درشت آسیب پذیرترند. برای فاضلاب های شهری با غربالگری اولیه یا پساب های صنعتی با ذرات جامد مشخص گزینه مناسبی محسوب می شوند.
• پروانه خردکن (Grinder/Cutter Impeller) : این پمپ ها مجهز به مکانیزم برنده ای در قسمت ورودی هستند که مواد جامد الیافی (مانند دستمال پارچه) و ذرات جامد نرم را قبل از ورود به محفظه پمپ خرد و ریز می کنند. این امر امکان استفاده از لوله های خروجی با قطر کمتر و پمپاژ سیال به ارتفاعات بالاتر (هد بالا) را فراهم می سازد. برای سیستم های فاضلاب تحت فشار (Pressurized Sewer Systems) در مناطق مسکونی یا تجاری که احتمال ورود مواد نامتعارف به فاضلاب وجود دارد کاربرد فراوان دارند.
• پروانه نیمه باز/باز (Semi-Open/Open Impeller) : این نوع پروانه ها بیشتر در پمپ های کف کش (Dewatering Pumps) برای آب های نسبتاً تمیز یا حاوی ذرات ساینده ریز کاربرد دارند و برای فاضلاب خام با مواد جامد درشت یا الیافی معمولاً توصیه نمی شوند.

(پیشنهاد : درج تصویر مقایسه ای از انواع پروانه های ذکر شده در این بخش به درک بهتر مخاطب کمک شایانی خواهد کرد.)

جنس بدنه و قطعات : مقاومت در برابر خوردگی و سایش

انتخاب متریال مناسب برای بدنه پمپ (Casing) پروانه و سایر قطعات در تماس با سیال تضمین کننده طول عمر و عملکرد پایدار پمپ در محیط های سخت است.

• چدن (Cast Iron) : رایج ترین و مقرون به صرفه ترین متریال برای پمپ های لجن کش استاندارد است. مقاومت خوبی در برابر سایش و خوردگی در فاضلاب های شهری معمولی دارد.

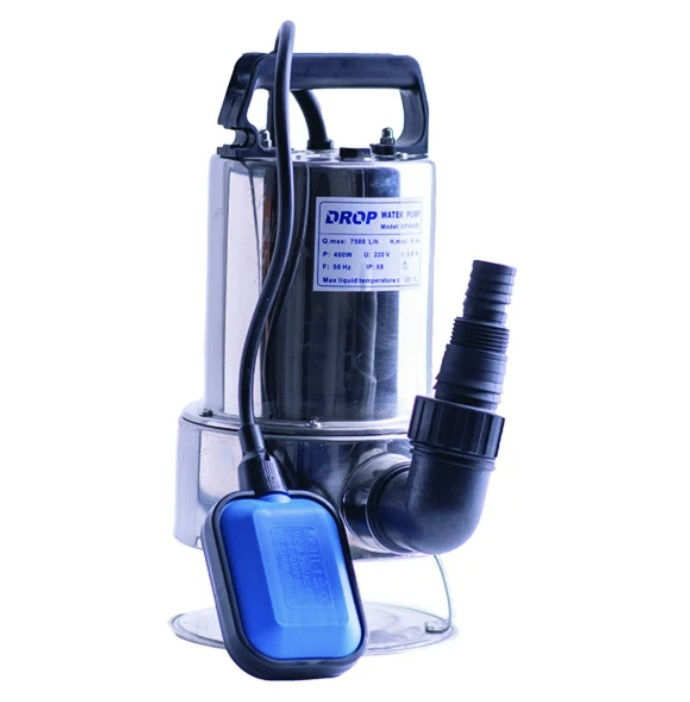

• فولاد ضد زنگ (Stainless Steel – SS۳۰۴/SS۳۱۶) : برای کاربردهایی که سیال حاوی مواد شیمیایی خورنده است یا pH پایینی دارد (اسیدی) استفاده از فولاد ضد زنگ ضروری است. SS۳۱۶ مقاومت به خوردگی بالاتری نسبت به SS۳۰۴ دارد. همچنین در صنایع غذایی و دارویی که الزامات بهداشتی مطرح است کاربرد دارد.
• آلیاژهای ویژه (Duplex Stainless Steel, Bronze) : در محیط های بسیار خورنده مانند آب دریا یا پساب های صنعتی خاص از آلیاژهای مقاوم تر استفاده می شود که هزینه بالاتری نیز دارند.
• پوشش های محافظ : گاهی برای افزایش مقاومت به سایش یا خوردگی قطعات چدنی از پوشش های اپوکسی یا سرامیکی استفاده می شود.

جنس پروانه باید با توجه به خاصیت سایندگی مواد جامد انتخاب شود. پروانه های چدنی با سختی بالا (Hardened Cast Iron) یا فولادی برای مقابله با سایش مناسب ترند.

موتور و سیستم آب بندی : تضمین عملکرد طولانی مدت

موتور الکتریکی قلب محرک پمپ شناور است و سیستم آب بندی محافظ آن در برابر نفوذ سیال.

• موتور الکتریکی :
• توان (Power) : بر اساس هد دبی چگالی سیال و راندمان کلی پمپ محاسبه می شود (معمولاً با واحد کیلووات kW یا اسب بخار HP). انتخاب توان مناسب از وارد آمدن بار اضافی به موتور جلوگیری می کند.
• ولتاژ و فاز : پمپ های لجن کش در مدل های تک فاز (برای کاربردهای سبک و خانگی) و سه فاز (برای مصارف صنعتی و سنگین) موجودند. تطابق ولتاژ و فاز پمپ با شبکه برق محل نصب الزامی است.
• کلاس عایقی (Insulation Class) و درجه حفاظت (IP Rating) : کلاس عایقی (مانند F یا H) نشان دهنده حداکثر دمای مجاز کارکرد سیم پیچ موتور است. درجه حفاظت (مانند IP۶۸) میزان مقاومت محفظه موتور در برابر نفوذ گرد و غبار و آب را مشخص می کند. برای پمپ های شناور IP۶۸ استاندارد لازم است که تضمین کننده قابلیت غوطه وری دائمی در آب است.
• سیستم خنک کاری : موتورهای شناور معمولاً توسط سیال اطراف (در صورت غوطه وری کامل) یا توسط روغن داخل پوسته موتور خنک می شوند. برخی مدل ها دارای ژاکت خنک کننده هستند که امکان کارکرد خشک (بدون غوطه وری کامل) را برای مدت محدود فراهم می کنند.
• سیستم آب بندی (Mechanical Seal) : مهم ترین بخش برای جلوگیری از نفوذ سیال به داخل محفظه موتور است. معمولاً از آب بندهای مکانیکی دوبل (Double Mechanical Seals) استفاده می شود که در یک محفظه پر از روغن قرار دارند. جنس سطوح آب بند (مانند سیلیکون کارباید/سیلیکون کارباید – SiC/SiC یا تنگستن کارباید/سیلیکون کارباید – TC/SiC) باید بر اساس نوع سیال و وجود مواد ساینده انتخاب شود. وجود سنسور رطوبت در محفظه روغن می تواند نشت احتمالی آب بند اولیه را پیش از آسیب به موتور هشدار دهد.

سیستم های کنترلی و حفاظتی : هوشمندی در عملکرد

عملکرد صحیح و طولانی مدت پمپ لجن کش نیازمند استفاده از سیستم های کنترلی و حفاظتی مناسب است.

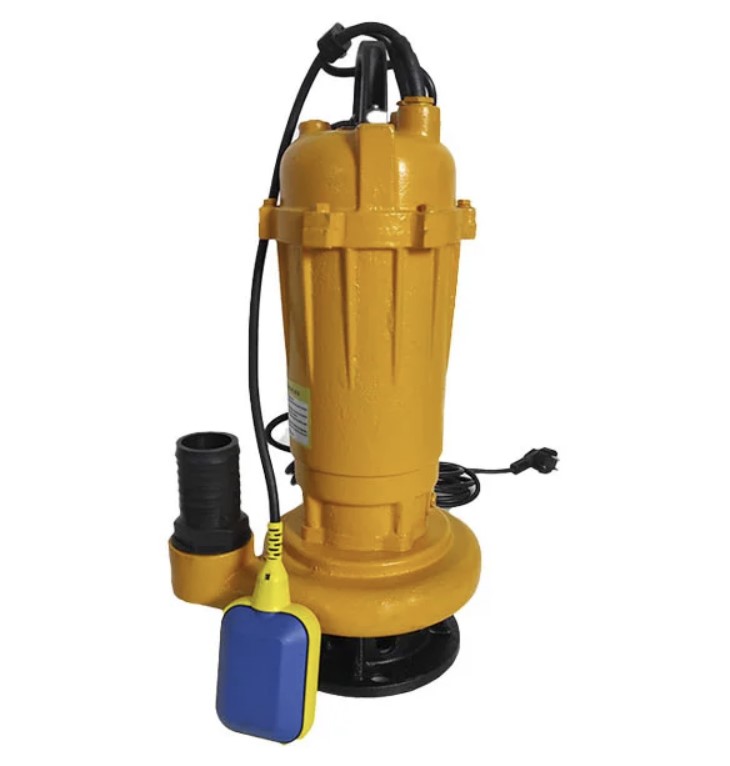

• کنترل سطح (Level Control) : رایج ترین روش استفاده از سوئیچ های شناور (Float Switches) است که با بالا و پایین رفتن سطح سیال در چاهک فرمان روشن و خاموش شدن را به پمپ ارسال می کنند. معمولاً از دو یا چند شناور برای تعیین سطوح استارت استاپ و هشدار سطح بالا استفاده می شود.
• تابلو برق کنترل (Control Panel) : مغز متفکر سیستم پمپاژ است که شامل کنتاکتورها رله های حرارتی (Overload Protection) برای محافظت از موتور در برابر اضافه بار کلیدهای قطع و وصل و چراغ های سیگنال است. در سیستم های سه فاز استفاده از کنترل فاز (Phase Failure Relay) برای محافظت در برابر قطع یکی از فازها یا جابجایی فازها ضروری است.
• حفاظت های پیشرفته : سیستم های پیشرفته تر ممکن است شامل حفاظت در برابر کارکرد خشک (Dry Run Protection) سنسورهای دما در سیم پیچ موتور و محفظه آب بند و قابلیت اتصال به سیستم های مانیتورینگ مرکزی (BMS) باشند.

(پیشنهاد : استفاده از یک دیاگرام شماتیک ساده که نحوه اتصال پمپ شناورها و تابلو برق را نشان دهد می تواند بسیار مفید باشد.)

ملاحظات نصب و بهره برداری

انتخاب پمپ مناسب تنها نیمی از راه است؛ نصب صحیح و نگهداری اصولی تضمین کننده عملکرد بهینه و طول عمر تجهیزات است.

• روش نصب :
• نصب ثابت با گاید ریل (Guide Rail System) : رایج ترین روش برای پمپ های بزرگ و نصب دائمی در چاهک است. این سیستم امکان بالا و پایین بردن پمپ برای سرویس و نگهداری را بدون نیاز به ورود فرد به داخل چاهک فراهم می کند.
• نصب پرتابل (Portable) : برای کاربردهای موقتی یا پمپ های کوچکتر که با شیلنگ تخلیه می شوند.
• نصب خشک (Dry Pit Installation) : در این روش پمپ خارج از چاهک و در یک اتاقک خشک نصب می شود و از طریق لوله مکش به چاهک متصل می گردد. این روش دسترسی آسان تری برای نگهداری فراهم می کند اما نیازمند فضای بیشتر و ملاحظات مربوط به NPSH (Net Positive Suction Head) است.
• طراحی چاهک (Sump Pit) : ابعاد چاهک باید به گونه ای باشد که حجم ذخیره کافی بین سطوح استارت و استاپ شناورها فراهم شده و از روشن و خاموش شدن مکرر پمپ جلوگیری شود. کف چاهک باید دارای شیب مناسب به سمت ورودی پمپ باشد تا از تجمع لجن و رسوبات جلوگیری گردد.
• لوله کشی : قطر لوله خروجی باید مطابق با توصیه سازنده پمپ و محاسبات افت فشار انتخاب شود. استفاده از شیر یک طرفه (Check Valve) برای جلوگیری از برگشت سیال به داخل چاهک پس از خاموش شدن پمپ و شیر قطع و وصل (Gate Valve یا Ball Valve) برای امکان جداسازی پمپ جهت تعمیرات ضروری است.
• نگهداری : بازرسی های دوره ای شامل بررسی وضعیت کابل ها شناورها سطح روغن (در صورت وجود محفظه روغن) و تمیز کردن پروانه و محفظه پمپ از رسوبات و گرفتگی های احتمالی برای حفظ عملکرد بهینه ضروری است.

مقایسه برندها و مدل ها : فراتر از نام تجاری

بازار پمپ های لجن کش مملو از برندهای داخلی و خارجی با مدل های متنوع است. در حالی که کیفیت ساخت و اعتبار برند اهمیت دارد تمرکز صرف بر نام تجاری می تواند گمراه کننده باشد. در مقایسه مدل ها علاوه بر پارامترهای فنی ذکر شده به نکات زیر توجه کنید :

• دسترسی به خدمات پس از فروش و قطعات یدکی : اطمینان از وجود نمایندگی معتبر تکنسین های آموزش دیده و سهولت تأمین قطعات یدکی اصلی در منطقه شما اهمیت بالایی دارد.
• کیفیت مستندات فنی : وجود کاتالوگ های جامع منحنی های عملکرد دقیق و دستورالعمل های نصب و نگهداری کامل و واضح نشان دهنده حرفه ای بودن سازنده است.
• گارانتی و پشتیبانی فنی : شرایط گارانتی و میزان پاسخگویی و پشتیبانی فنی شرکت سازنده یا نماینده آن را بررسی کنید.
• تجربه و سوابق : جستجو برای یافتن سوابق عملکرد مدل مورد نظر در پروژه های مشابه و بازخورد سایر کاربران می تواند راهگشا باشد.

نتیجه گیری

انتخاب پمپ لجن کش مناسب تصمیمی فنی و چندوجهی است که تأثیر مستقیمی بر کارایی ایمنی و هزینه های بهره برداری سیستم مدیریت فاضلاب در پروژه های ساختمانی دارد. درک دقیق نیازهای پروژه از جمله هد و دبی مورد نیاز مشخصات سیال (به ویژه محتوای مواد جامد) شرایط محیطی و الزامات نصب سنگ بنای این انتخاب است. بررسی دقیق مشخصات فنی پمپ شامل نوع پروانه جنس قطعات ویژگی های موتور و سیستم آب بندی و تطابق آن ها با نیازهای کاربردی امری ضروری است. فراتر از مشخصات فنی توجه به سهولت نصب دسترسی به خدمات پس از فروش و کیفیت کلی ساخت به انتخابی هوشمندانه و سرمایه گذاری پایدار منجر خواهد شد. مشاوره با متخصصان و مهندسان تأسیسات و بررسی دقیق داده های فنی ارائه شده توسط سازندگان معتبر گامی کلیدی در جهت دستیابی به بهترین راه حل برای هر پروژه مشخص است.

پرسش و پاسخ های متداول

۱. تفاوت اصلی پمپ لجن کش با پمپ کف کش (Dewatering Pump) چیست؟

تفاوت اصلی در قابلیت عبور دادن مواد جامد است. پمپ های لجن کش برای انتقال سیالات حاوی مواد جامد معلق درشت لجن و مواد الیافی (مانند فاضلاب خام) طراحی شده اند و معمولاً دارای پروانه هایی مانند ورتکس کانالی یا خردکن هستند که دهانه عبور بازتری دارند. در مقابل پمپ های کف کش عمدتاً برای انتقال آب های سطحی نسبتاً تمیز یا حاوی ذرات ریز (مانند شن و ماسه) استفاده می شوند و معمولاً پروانه های نیمه باز یا بسته دارند که قابلیت عبور مواد جامد درشت را ندارند.

۲. آیا می توان از پمپ لجن کش برای پمپاژ آب تمیز استفاده کرد؟

بله از نظر فنی امکان پذیر است اما معمولاً توصیه نمی شود. پمپ های لجن کش به دلیل طراحی خاص پروانه و دهانه عبور بزرگتر راندمان هیدرولیکی پایین تری نسبت به پمپ های آب تمیز (مانند پمپ های سانتریفیوژ استاندارد یا کف کش های آب صاف) دارند. استفاده از آن ها برای آب تمیز منجر به مصرف انرژی بیشتر و عملکرد غیراقتصادی می شود. بهتر است برای هر کاربرد پمپ متناسب با آن انتخاب گردد.

۳. هر چند وقت یک بار پمپ لجن کش نیاز به سرویس و نگهداری دارد؟

فواصل زمانی سرویس و نگهداری به عوامل مختلفی بستگی دارد از جمله :

• میزان و ساعت کارکرد پمپ : پمپی که به طور مداوم کار می کند نیاز به بازرسی بیشتری دارد.
• نوع سیال پمپاژ شونده : سیالات حاوی مواد ساینده یا الیافی زیاد استهلاک قطعات را تسریع می کنند.
• کیفیت ساخت پمپ : پمپ های باکیفیت تر معمولاً نیاز به نگهداری کمتری دارند.
• توصیه های سازنده : همیشه به دفترچه راهنمای پمپ مراجعه کنید.

به طور کلی توصیه می شود حداقل سالی یک بار بازرسی کلی شامل بررسی وضعیت آب بندها پروانه روغن موتور (در صورت وجود) و عملکرد شناورها انجام شود. در کاربردهای سنگین یا شرایط سخت بازرسی های فصلی یا حتی ماهانه ممکن است ضروری باشد. تمیز کردن منظم چاهک و ورودی پمپ نیز به افزایش عمر مفید کمک می کند.
